P12H索力傳感器

產品簡介：

大跨徑斜拉、懸索橋一般均安裝有健康監測系統，以監測結構的變化狀態，通過各類傳感器數據的獲取，分析結構潛在的損傷。其中，索力是關鍵測試項之一，它是反映結構整體內力變化狀態的重要參數。在橋梁運營過程中，由于塔頂偏位、主梁下?lián)?、基礎沉降等因素造成結構內力狀態改變，進而引起索力重分布。因此在橋梁運營階段尤其要關注索力的評估，以掌握結構的安全性能。

應用范圍：

斜拉橋、懸索橋、系桿拱橋和施工中的纜索等索的基頻、索力的測量與長期監測。

主要特點：

1、無源傳感器，與采集系統配接便捷；

2、性能穩定、零漂小、傳輸距離遠；

3、體積小巧，方便攜帶；

4、簡便安裝，通過抱箍或壓板即可與索固定；

5、防護等級高，抗環境干擾性能強。

參數指標：

P12H型索力傳感器出廠前分為加速度型和速度型，推薦用戶優先選擇速度型索力傳感器，相對于加速度信號，速度信號對低頻振動更為敏感，更利于索的頻率識別。索力傳感器主要技術指標見下表。

接線定義：

 P12H 型索力傳感器信號輸出提供接頭輸出和裸線輸出兩種形式，裸線輸出線纜定義如下表所示。

安裝說明：

1、波紋管安裝

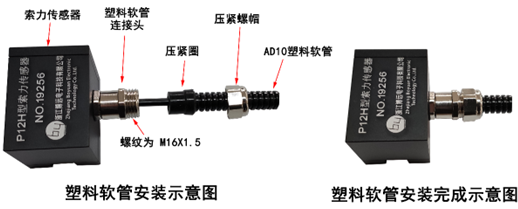

首先把傳感器信號線纜穿入波紋管，再把波紋管頂進壓緊圈里，然后把壓緊圈壓入波紋管連接頭，最后把壓緊螺帽擰緊即可。見下圖。

2、傳感器固定

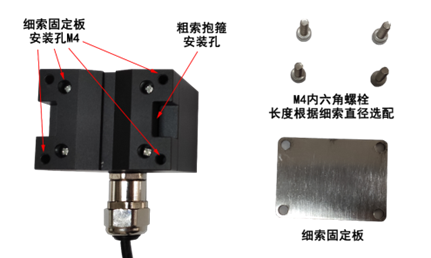

索力傳感器與拉索的固定方式與拉索的直徑有關，當拉索直徑為6~25mm（含25mm）時，使用安裝底板與螺絲固定。當拉索直徑大于25mm時，使用抱箍安裝固定。

3、抱箍安裝

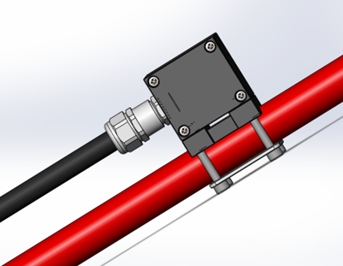

為了確定振動記錄的可靠性，在安裝傳感器時，必須保證傳感器與被測物之間牢固的連接，將抱箍穿過傳感器底部的安裝孔位，用螺絲刀旋緊螺絲，將傳感器與索之間緊密連接。見下圖。

注：用于斜拉橋索力測試時，傳感器軸向必須垂直于斜拉索，且必須保證傳感器軸向水平，傳感器軸向區分如圖6-1所示。實物安裝圖見圖6-2。

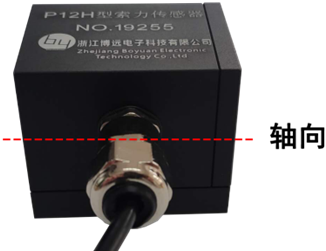

圖6-1 P12H索力傳感器軸向示意圖

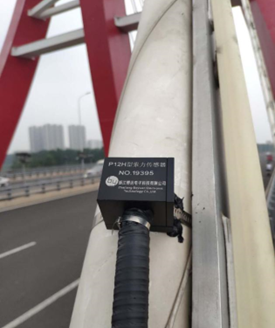

圖6-2 斜拉橋索力現場安裝圖

4、底板安裝

當拉索直徑為6~25mm（含25mm）時，需使用底板安裝固定。見下圖。

將索力傳感器軸向，垂直于拉索，水平于地面擺放，再把底板靠在拉索上，分別按對角把4顆螺絲帶上，最后擰緊即可，如下圖。
