橋梁結構安全監測云平臺
橋梁支座是橋梁上部結構和下部結構的重要傳力構件。它能將橋梁上部結構的反力和變形（位移和轉角）可靠的傳遞給橋梁下部結構，緩解橋梁墩臺承受的震動，并同時承受由荷載作用引起的橋跨結構端部的水平位移、轉角和變形。目前，對支座的測量一般采用人工觀察和測量，但由于橋梁支座位于梁體與墩臺的連接部位，光線昏暗，工作空間小，很難測量準確。
橋梁支座轉角、位移監測系統將無線云傳感網技術、移動通信技術、機器視覺技術相結合，實現橋梁支座轉角在線監測，通過網絡或手機APP讓業主實時掌握橋梁支座的轉角和位移變化情況，為橋梁結構安全保駕護航。

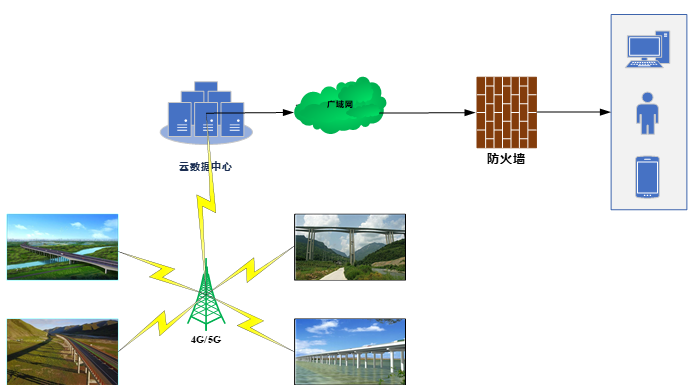

該系統無線智能視頻采集終端、供電系統、云服務器、接收終端（筆記本電腦或PDA）等組成。該系統結構圖見下圖。
實時在線監測
功耗低，可使用太陽能供電
通過無線（GPRS/3G）進行數據傳輸
設備在線監控及故障診斷
橋梁結構安全預警
為橋梁養護管理提供數據支撐
系統監測參數：混凝土梁橋裂縫
測量量程：10 mm
測量精度：±0.05mm
數據傳輸方式：GPRS/3G或有線傳輸
工作溫度：-25℃～80℃
工作濕度：≤95%RH
系統壽命：≥5年
可靠性：年漂移量<5%F.S.
